PLANOS

                                                             Implantación de cubierta

                           Plano de cubierta, las líneas verdes marcan el tránsito entre bandas
                  Se aprecian los huecos de acceso a los distintos espacios de niveles inferiores.
                           Existen áreas programaticas (descanso, actuaciones urbanas, columpios,...
                                   Se combinan con planos paisajisticos de cultivo verde claro.

Programa planta baja

                                              Planta baja segregando terreno de edificacion.

TRAMA E IMPLANTACION

A partir de la maqueta y una reordenación de las parcelas ajardinadas de los tuins implantamos una trama de modular análoga a la de los invernaderos, cuyas pendientes se irán abriendo formando planos trasitables.

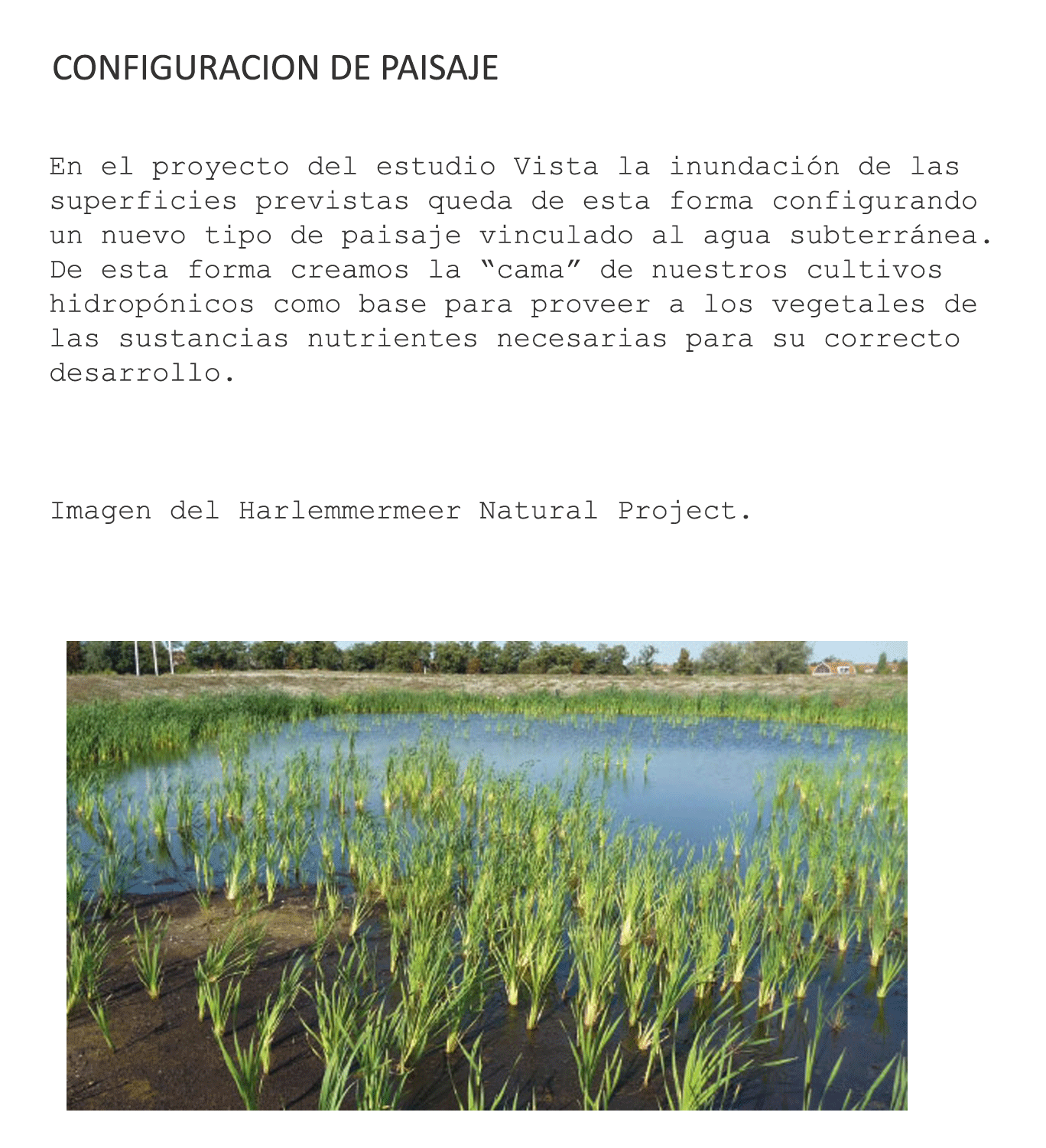

PROPUESTA B. PLIEGUES BAJO RASANTE Y CULTIVOS HIDROPONICOS.

A nivel esqumático establecemos una nueva planta con el negativo de los pliegues, para actuar sobre el terreno y configurar un nuevo paisaje

PROPUESTA B. PLIEGUES BAJO RASANTE Y CULTIVOS HIDROPONICOS.

PERSPECTIVA MAQUETA

La propuesta se relaciona visualmente con los espacios públicos del entorno. Además interactúa con el ciudadano ya que este mismo será el que irá creando y transformando estos paisajes.

MAQUETA PROPUESTA A

ESCALA M. PROPUESTA A (III)

Relación entre ambas líneas que marca la relación entre niveles.

La vocación de integración paisajista en el entorno urbano se llevará a cabo con una doble operación:

1. Las zonas convexas tendrán cultivos.

2. Las zonas cóncavas serán depósitos naturales de agua que gestionarán el agua del espacio.

ESCALA M. PROPUESTA A (II). MAQUETA

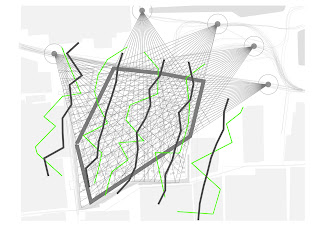

Traslación de las líneas de movimiento de las piezas construidas del tuin de madestein a maqueta. Las líneas gruesas son el papel, las finas, el alambre.

ESCALA M. PROPUESTA A (II)

La configuración de las piezas del tuin siguen estas líneas. La gruesa para las casas y la fina para los invernaderos.

ESCALA M. PROPUESTA A. PLIEGUES

Pasamos los pliegues lineales del esquema a planos.

En cuanto a la variación de los perfiles podemos hacer una aproximación con el esquema superior.

Para la textura que comentábamos se ha elegido esta chapa perforada porque las tramas de los cultivos no son del todo opacas y dejan entrever las capas posteriores.

En la maqueta 3 podemos ver 2 cosas principalmente, en primer lugar, frontalmente, la textura de las superficies cruzándose entre sí, en segundo lugar los perfiles que se crean al deslizarlas por los raíles, generando una serie de pliegues. Estos pliegues pueden ser planos al hacerlo, por ejemplo, con una tira de papel.

APROXIMACION A ESCALA M. ENTORNO URBANO.

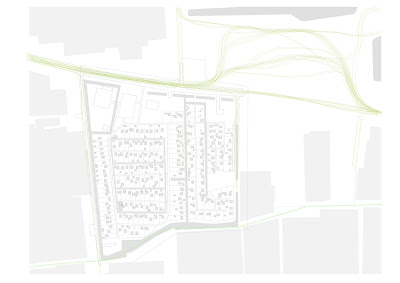

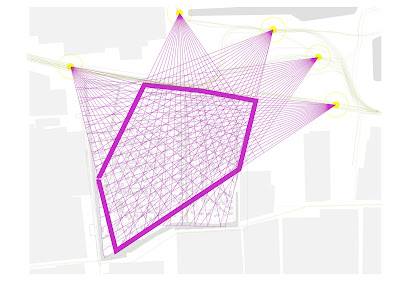

El tuin en el contexto urbano. Imagen inferior: Los invernaderos establecen un límite físico y visual al tuin en su contexto urbano. Imagen intermedia: Se aprecian los flujos urbanos tanto por vía terrestre como fluvial. Imagen superior: Puntos que miran al tuin en aquellas zonas donde se rompe el límite visual.

APROXIMACION A ESCALA M. RELACION CONSTRUCCIONES EN PARCELAS (II)

Situación de las construcciones en cada parcela. El verde representa los invernaderos. En el segundo diagrama los circulos están hechos con un radio igual a la distancia entre ambas construcciones y en el tercero las líneas representan el movimiento relativo de éstas.
